MANUAL DE UTILIZAÇÃO DO RACK - SALA DOS PITS

Índice

CHAVES

  1. As chaves para abertura frontal do rack podem ser encontradas com Bruno Teixeira, Camila Terra, Debora Cardador e Marcia Henriques.

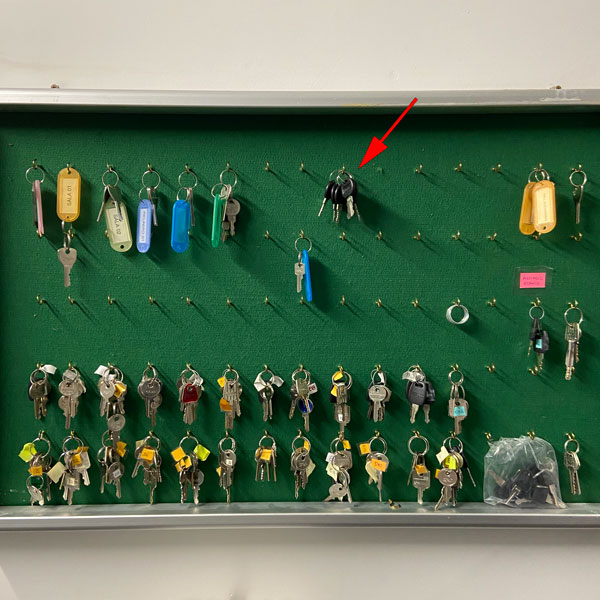

  2. Há também cópias da chave da porta frontal no CPD, como consta na imagem ao lado.

MICROFONES

Lógica: os microfones possuem seus respectivos receptores sem fio. Cada receptor entra em um canal diferente na mesa de som. A mesa equaliza todos os canais e utiliza duas saídas: uma para o amplificador e outra para a câmera robótica, no centro da sala.

LIGANDO OS EQUIPAMENTOS

Receptores dos Microfones
Mesa de Som
Amplificador
Anterior
Próximo
  1. Verificar se o rack encontra-se na tomada.

  2. Verificar se os receptores dos microfones estão ligados, se não, ligá-los.

  3. Ligar os microfones e verificar se eles vão parear com os receptores (um led redondo indica se estão pareados).

  4. Ligar a mesa de som. O botão de on/off fica na parte de trás da mesa, ao lado do cabo de força.

  5. Ligar o amplificador utilizando o botão central, com adesivo verde.

EQUALIZANDO O SOM

Ajustes individuais
Ajuste geral
Anterior
Próximo
  1. Na mesa de som, cada um dos canais recebe a entrada de um dos microfones. Para aumentar ou diminuir o volume de um microfone, basta girar a chave, como na imagem ao lado.
    (to-do: labels para identificar microfones na mesa)



  2. Também é possível, apesar de não recomendado, utilizar o ajuste geral (segunda imagem) para aumentar o volume de todos os microfones simultaneamente.

Importante: a equalização de som deverá ser feita apenas utilizando os dois métodos acima. Nunca tente equalizar o som utilizando os receptores dos microfones ou quaisquer outros dials.

DESLIGANDO OS EQUIPAMENTOS

  1. Desligue os microfones e retire as pilhas.

  2. Desligue os receptores dos microfones, o amplificador e a mesa de som. O cheat sheet na próxima seção mostra onde ficam os botões on/off de todos os equipamentos.

  3. NUNCA retire o rack da tomada. Ele deve permanecer ligado o tempo todo.

CHEAT SHEET

Entradas: os receptores dos microfones chegam à mesa através desses 3 canais.
Saídas: canais utilizados para dar a saída do som equalizado. Um deles vai para o amplificador e o outro para a câmera robótica.
Dials utilizados para ajustar individualmente o som de cada um dos microfones.
Alavanca utilizada para ajustar o som global de todos os microfones.
Botão on/off da mesa, localizado na parte de trás, ao lado do cabo de força.
Botão on/off do amplificador, marcado com um adesivo verde.
Botões on/off dos receptores dos microfones.

RESOLUÇÃO DE PROBLEMAS COMUNS

Ao ligar o microfone (caso o receptor já esteja ligado) é necessário esperar 5s para que ambos sincronizem. Você sabe que microfone e receptor estão sincronizados quando, no receptor, aparece uma bolinha ao lado do número que representa o canal.

Outras possíveis causas:

  • O switch on/off do microfone pode estar travado na metade (em espera) em vez de ter deslizado ate o topo (ligado).
  •  Receptor, mesa de som ou amplificador podem estar desligados.
  • Os dials que controlam o som individual de cada microfone ou o geral podem estar zerados.

GRAVADOR

Lógica: a mesa de som tem um saída que se conecta à câmera robótica por meio de cabos que correm por cima da sala, e a câmera robótica se conecta ao gravador por meio de um cabo SDI que faz o mesmo trajeto, porém no sentido inverso. Esse cabo traz um único sinal de áudio e vídeo, já sincronizados. O gravador também se conecta ao monitor que fica em cima do rack através de um simples cabo HDMI e o monitor serve apenas como uma referência do que está sendo gravado.

LIGANDO OS EQUIPAMENTOS

  1. O gravador não possui botão on/off, apenas um cabo de força, localizado em sua traseira.
  2. Após conectá-lo, utilize o controle remoto para ligar a câmera robótica. Talvez seja necessário segurar o botão de on/off enquanto se aponta o controle para ela.
  3. Por último, ligue o monitor posicionado em cima do rack.
  4. Caso tudo esteja correto, você deve estar vendo o preview da câmera tanto no monitor de referência quanto no LCD do gravador. Utilize o controle remoto da câmera para posicioná-la da maneira que preferir.

INSERINDO OS CARTÕES

  1. O gravador utiliza 2 cartões de memória. Recomendamos 2 cartões de 64GB cada.
  2. Os cartões devem ser inseridos com o chip apontando para o lado direito.

Importante: sempre formatar os cartões DENTRO do gravador, antes de utilizá-los em uma gravação.

FORMATANDO OS CARTÕES

Importante: tenha certeza de que os arquivos no cartão possuam backup antes de formatá-los pois trata-se de um processo sem volta.

  1. Certifique-se de que ambos os cartões estejam inseridos.
  2. Pressione MENU > SET e utilize o dial do lado direito do gravador para selecionar a opção FORMAT.
  3. Selecione o cartão a ser formatado com SET e depois selecione EX-FAT como o modo de formatação.
  4. Repita o processo para o segundo cartão.

INICIANDO E PARANDO A GRAVAÇÃO

  1. Para iniciar a gravação, basta apertar o botão “Record” (um círculo branco) e você deverá receber uma notificação visual no monitor/LCD do gravador.
  2. Confira se o som do microfone está chegando ao gravador. Isso pode ser feito acompanhando as barras ao lado direito do preview, que sobem conforme o palestrante fala, ou conectando um fone de ouvido na parte traseira do monitor no topo do rack.
  3. Para finalizar a gravação, pressione o botão “Stop” (um quadrado branco).

DESLIGANDO OS EQUIPAMENTOS

  1. Ao encerrar a gravação basta desligar a câmera robótica (utilizando o controle remoto), o monitor (através do botão on/off) e o gravador (através do cabo de força), nessa ordem.
  2. Talvez seja necessário segurar o botão on/off do controle da câmera robótica enquanto se aponta para ela.
